Réglage Soupapes et Culbuteurs Briggs & Stratton : Le Guide (+ Tableau)

Effectuer le réglage des soupapes sur un moteur Briggs & Stratton est une opération de maintenance cruciale. Un bon réglage des culbuteurs garantit le bon fonctionnement, la puissance et la longévité de votre tondeuse ou motoculteur. Un mauvais jeu peut entraîner des démarrages difficiles, une perte de puissance, voire des dommages graves. Ce guide complet vous fournit le tableau de réglage des soupapes et le tutoriel détaillé.

Pourquoi et Quand Régler le Jeu aux Soupapes ?

Le jeu aux soupapes est l’espace nécessaire entre la queue de la soupape et le culbuteur pour compenser la dilatation des métaux lorsque le moteur chauffe.

• Un jeu trop faible : La soupape ne se ferme plus correctement, causant une perte de compression.
• Un jeu trop important : Le moteur perd de la puissance et devient bruyant (« cliquetis »). Il est conseillé de vérifier ce jeu toutes les 100 à 200 heures de fonctionnement.

Tableau de Réglage du Jeu aux Soupapes Briggs and Stratton

Voici les valeurs de jeu officielles pour les moteurs OHV (soupapes en tête), moteur froid.

Type de Moteur	Soupape d’Admission	Soupape d’Échappement
Monocylindre OHV	0.08 – 0.13 mm	0.13 – 0.18 mm
V-Twin (Bicylindre) OHV	0.08 – 0.13 mm	0.13 – 0.18 mm

Exporter vers Sheets

Tutoriel : Régler les Culbuteurs Étape par Étape

Étape 1 : Préparation et Accès

Moteur froid, débranchez le fil de la bougie. Dévissez le cache-culbuteurs pour accéder aux soupapes.

Étape 2 : Trouver le Point Mort Haut (PMH) de Compression

C’est l’étape cruciale. Le réglage se fait lorsque le piston est au point le plus haut de sa course de compression.

1. Retirez la bougie.
2. Tournez lentement le volant moteur.
3. Après que la soupape d’admission soit remontée, continuez de tourner jusqu’à ce que le piston soit au plus haut.
4. Important : Continuez de tourner le volant d’environ 1 cm après ce point le plus haut. Les deux culbuteurs doivent alors être « libres ».

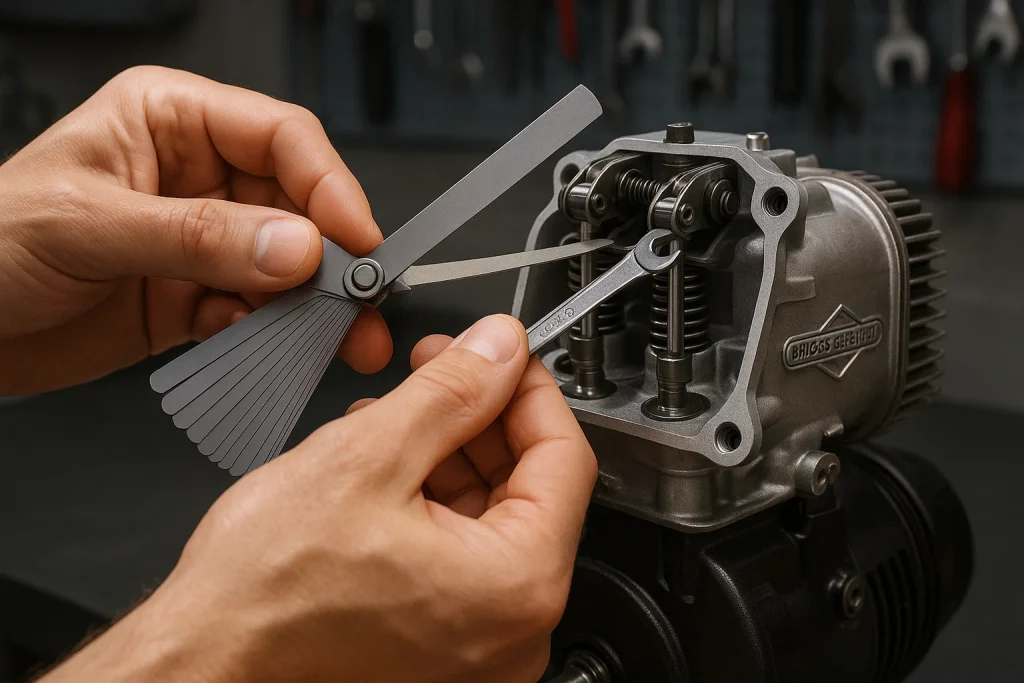

Étape 3 : Mesurer et Ajuster le Jeu

1. Mesurez : Prenez un jeu de cales. Pour l’admission, la cale de 0.10 mm doit passer avec une légère résistance.
2. Réglez : Desserrez le contre-écrou du culbuteur et vissez/dévissez la vis de réglage jusqu’à obtenir la bonne résistance.
3. Bloquez : Maintenez la vis et resserrez le contre-écrou.
4. Vérifiez à nouveau et répétez l’opération pour la soupape d’échappement (cale de 0.15 mm).

Étape 4 : Remontage

Nettoyez et remontez le cache-culbuteurs, rebranchez la bougie et démarrez.

FAQ sur le Réglage des Soupapes

1. Mon moteur n’est pas un OHV, les valeurs sont-elles les mêmes ? Non. Les anciens moteurs à soupapes latérales ont des valeurs différentes. Vérifiez toujours le manuel de votre moteur.

2. Que se passe-t-il si je me trompe de PMH ? Le réglage sera totalement incorrect. Il est crucial d’être sur le PMH de compression.

3. Puis-je utiliser des valeurs en pouces ? Oui. 0.003-0.005 pouces (admission) et 0.005-0.007 pouces (échappement).

Conclusion

Le réglage des culbuteurs Briggs and Stratton est une opération à la portée d’un bricoleur méthodique. En suivant ce guide, vous redonnerez à votre machine ses performances d’origine et assurerez sa fiabilité.
